擋圈作為一種重要的機械配件，廣泛應用于各種機械設備中，主要起到軸向定位和固定的作用。根據安裝位置和功能的不同，擋圈主要分為兩大類：軸用擋圈和孔用擋圈，每種類型又有多種款式，以適應不同的應用場景。以下是擋圈的類型、選擇與安裝技巧的解讀：

擋圈的類型

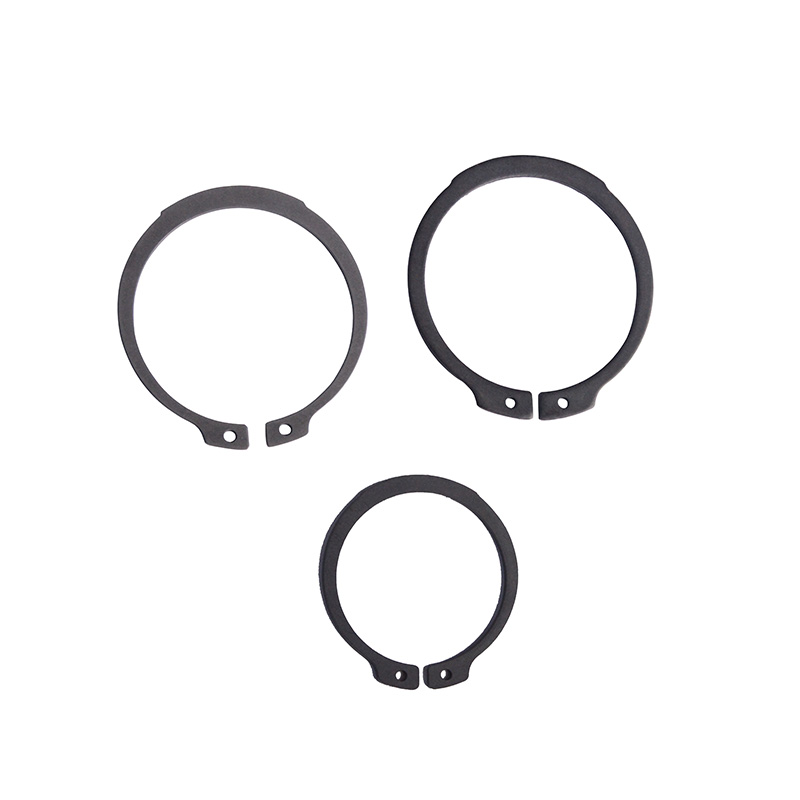

軸用彈性擋圈：安裝在軸的凹槽內，用于固定軸承、齒輪等軸向零件，其內徑略小于軸徑，常見的有單耳擋圈、雙耳擋圈等。

孔用彈性擋圈（又稱孔用擋圈或孔用波形擋圈）：安裝在殼體或部件的圓孔中，用于固定軸上的零件，外徑稍大于孔徑，常見于固定軸套、襯套等。

E型擋圈（也稱作外卡簧）：一種特殊的孔用擋圈，通常用于較大直徑的孔，具有較好的彈性和較大的徑向壓力，適合重載荷應用。

U型擋圈（或稱內卡簧）：軸用擋圈的一種，形態較為簡單，適用于輕載荷場合。

選擇擋圈的考慮因素

應用環境：考慮工作溫度、介質腐蝕性等因素，選擇合適的材質，如不銹鋼、碳鋼或塑料等。

負載要求：根據承受的軸向力大小選擇相應強度和彈性的擋圈。

空間限制：根據安裝空間的大小和形狀選擇合適的擋圈類型和尺寸。

成本效益：綜合考慮采購成本、安裝便捷性和使用壽命，選擇合適的擋圈。

安裝技巧

使用工具：無論是軸用還是孔用擋圈，推薦使用卡簧鉗進行安裝。軸用擋圈需擴張后安裝，而孔用擋圈則需先壓縮。

正確測量尺寸：確保擋圈的尺寸與安裝位置的直徑匹配，避免過松或過緊。

清潔安裝面：安裝前應清潔軸或孔的凹槽，去掉灰塵、油污等雜質，保證良好的接觸和固定效果。

小心操作：使用卡簧鉗時，要均勻用力，避免損壞擋圈或安裝面。

檢查安裝質量：安裝后，應檢查擋圈是否完全嵌入槽內，無扭曲或偏斜，必要時可輕輕敲擊以確保到位。

通過上述解讀，我們不難發現，正確選擇與安裝擋圈是保障機械設備正常運行的關鍵步驟，需要根據具體應用需求仔細考量。
